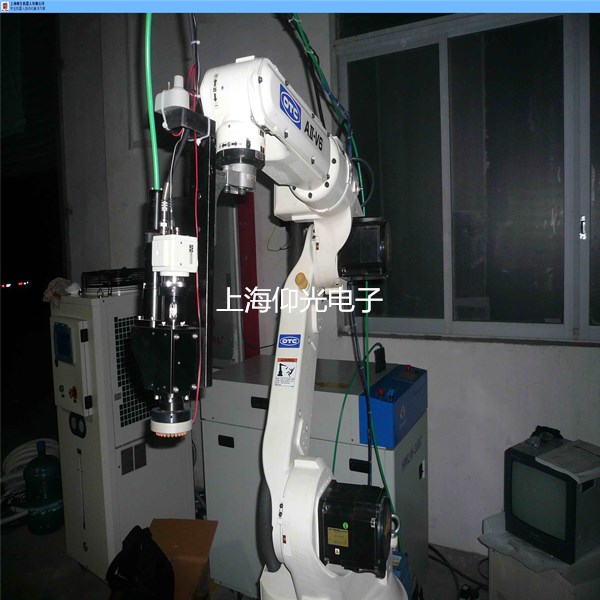

OTC焊接機器人DP400焊機故障維修分析

品牌：OTC

上架時間：2021-11-23 發布者：mzx

產品描述：OTC焊接機器人DP400焊機故障維修分析 1、OTC焊機Dp400顯示（閃爍）“dAIHEn” 打開電源開關后，通常在數字顯示表上顯示1秒“dAIHEn”后進入工作狀態。此時，如果火炬開關處于ON狀態，安全電路會動作，焊接電源會維持停止狀態，異常顯示燈會閃爍，顯示（閃爍）「dAIHEn」。解決方法：切斷火把開關解除安全電路的話就能正常工作。

立即咨詢

OTC焊接機器人DP400焊機故障維修分析
1、OTC焊機Dp400顯示（閃爍）“dAIHEn”
打開電源開關后，通常在數字顯示表上顯示1秒“dAIHEn”后進入工作狀態。此時，如果火炬開關處于ON狀態，安全電路會動作，焊接電源會維持停止狀態，異常顯示燈會閃爍，顯示（閃爍）「dAIHEn」。
解決方法：切斷火把開關解除安全電路的話就能正常工作。
2、OTC焊機Dp400顯示（閃爍）“E-000”
這是在開路焊錫內部隔板的12p外部連接端子臺的ST0p端子⑦（“STOp”）或風機過電流保護用保險絲F2（250V3A）熔斷時異常顯示燈點亮，焊機停止。
解決方法：切斷電源開關，排除停止的原因，在上述端子之間短路或更換保險絲后，再次打開電源開關，可以解除異常。
3、OTC焊機Dp400顯示（閃爍）“E-100”
如果控制電源有異常，異常顯示燈就會亮�！癊-100顯示（閃爍），焊機自動停止。
解決方法：重新接通電源可以解除異常。
4、OTC焊機Dp400顯示（閃爍）“E-200”
這是次級電流互連引腳器的異常，焊機會自動停止。
解決方案是，請關閉電源開關，在確認接線板p10532U的連接插件CN8或CN9上是否存在連接不良后，再次接通電源。
5、OTC焊機Dp400顯示（閃爍）“E-210”
電壓檢測線（+）發生異常時，啟動后異常燈亮。顯示（閃爍）“E210”，焊機自動停止。
方法：請關閉電源開關，確認送絲機側控制電纜（10芯）是否有損傷，再次接通電源，接線板p3007Z的CN3、6、接線板p10532U的CN23、24以及接線板p10533X的CN1是否脫落。
6、OTC焊機Dp400顯示（閃爍）“E-300”
超過負荷持續率時，異常顯示燈亮燈，顯示“E1300”（閃爍），焊機自動停止。
解決辦法：電源開關請保持通電，冷卻風扇在持續旋轉的狀態下放置10分鐘以上。再次進入焊接狀態時，請降低負荷繼續率和焊接電流。請切斷電源開關再次啟動。異常會解除。冷卻期10分鐘不經過一段時間就會重新啟動。這樣反復會導致焊機故障。請避免這樣的錯誤。使用方法。
7、OTC焊機Dp400顯示（閃爍）“E-500”
“水冷”使用火把時，冷卻水和水壓不足時會顯示異常指示燈，顯示E-500。焊機會自動停止。此時請確認冷卻管是否漏水。請確認是否有足夠的冷卻水循環。
使用“風冷”焊槍時，請確認控制面板上的焊槍設置為“風冷”（無燈亮）
8.OTC焊機dp400顯示（閃爍）“E-600”
該焊接電源使用蓄電池來記憶（存儲）焊接條件。如果長時間不用，請確認電池剩余電量。當剩余功率過低時，E-600顯示（閃爍）。此顯示僅在控制面板不執行任何操作（待機）時顯示。按任意鍵以刪除異常。當顯示“更換電池”時，正常操作不會受到影響。如果蓄電池耗盡，存儲在存儲器中的焊接條件或內部功能設置將消失。此外，當蓄電池耗盡時，由于無法記住上次停機前的焊接條件，因此每次起動蓄電池時必須設置所有參數的初始值。
9OTC焊機dp400顯示（閃爍）“e-700”
焊接過程中，當過電流超過1秒或二次側連續短路時，異常顯示燈亮，e-700“顯示（閃爍），焊機自動停止工作。
解決方法是：確認焊接電流是否超過額定輸出電流，導電嘴是否接觸工件，輸出側是否存在電纜短路。
10.OTC焊機dp400顯示（閃爍）“e-710”
當檢測到缺相時，異常顯示燈亮，“e-710”顯示（閃爍），焊機自動停止工作。
解決方案是為一個輸入確認每個相位的輸入電壓。
11.OTC焊機dp400顯示（閃爍）“e-800”
送絲速度檢測編碼器反饋信號異常時，異常顯示燈亮，“e-800”顯示（閃爍），焊機自動停止工作。
解決方案是確認送絲電機上部的編碼器連接插件（4p）、送絲側的控制電纜（10芯）和電路版本p10533q是否損壞。
12.OTC焊機dp400顯示（閃爍）“e-810”
當電機驅動電路異常發熱（電路板p10533q）時，異常顯示燈亮，“e-810”顯示（閃爍），焊機自動停止工作。
解決方法是：確認電路板p10533q是否燒壞，電機電纜是否短路，送絲機或焊槍是否有焊絲卡阻等異�，F象。
13.OTC焊機dp400顯示屏（閃爍）“e-820”
由于送絲軟管的磨損和導電噴嘴的問題，送絲路徑的電阻增加，供應給電機的電流將增加。當超過電機額定電流的70%時，“e-820”顯示（閃爍）。
解決方法是：此顯示僅在控制面板不進行任何操作（無焊接）時顯示。再次按下任何鍵或焊接可消除異常（焊機不會自動停止）
14.OTC焊機dp400顯示器（閃爍）“e-830”
當電源電纜短路、電機負載異常等故障產生的電流通過電機時，“e-830”顯示（閃爍），焊機自動停止工作。
解決方法是：檢查送絲器或焊槍上是否有卡絲現象。
15.OTC焊機dp400顯示（閃爍）“E-900”或“E-910”
內置微處理器可能不正常。
