FANUC控制柜 一般模式下的備份/加載

FANUC控制柜 一般模式下的備份/加載詳情如下：

l. 備份/加載的前提條件（具體操作可按實際情況決定）

a. 選擇備份/加載的設備

（以選擇Memory Card為例）：

步驟：

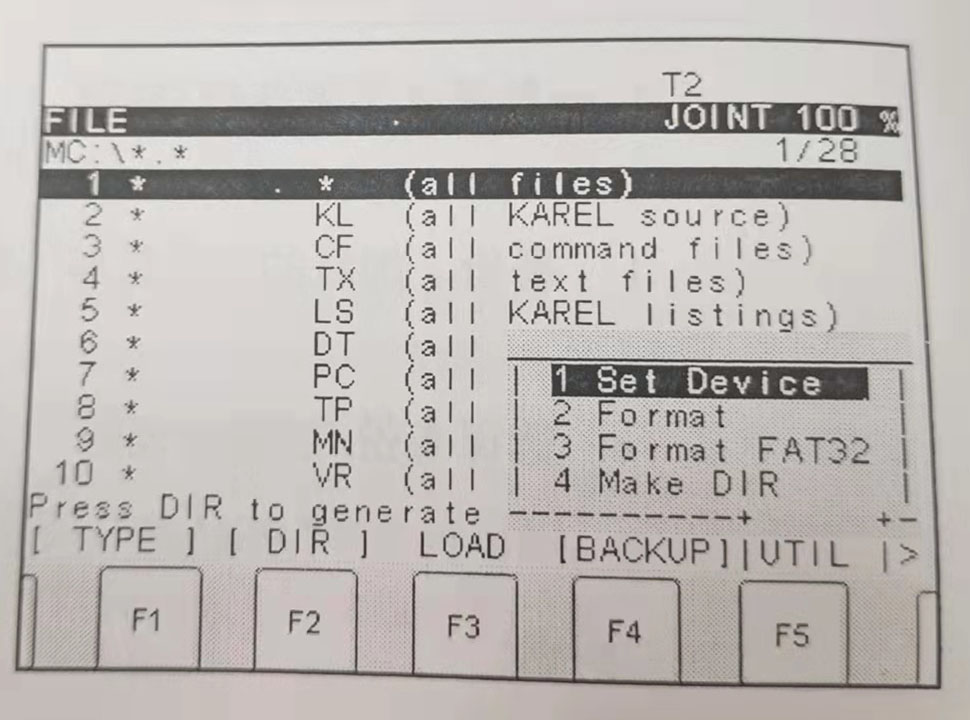

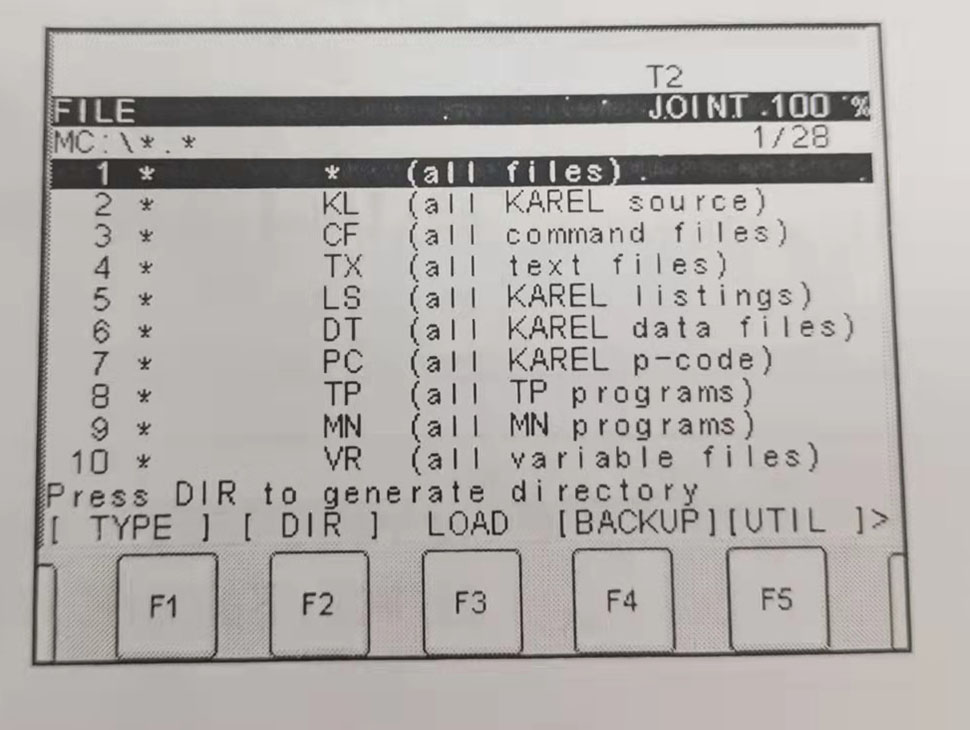

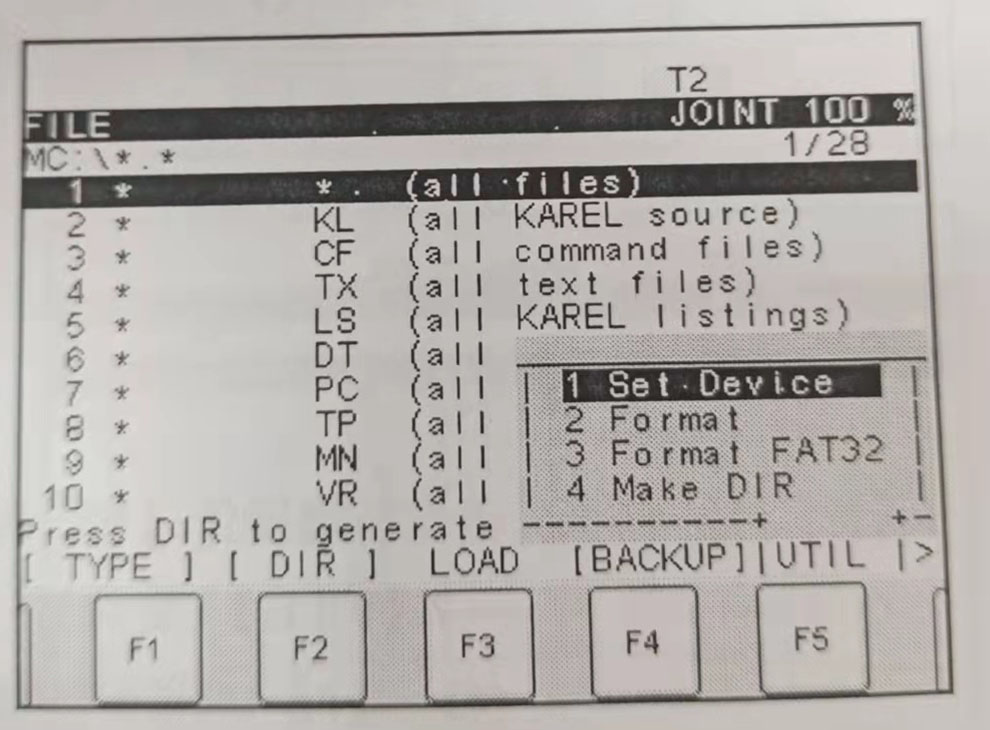

1.  按【MENU】（菜單）-7【FILE】（文件）-F5 【UTIL】（功能）。

Set Device （設定裝置）：存儲設備設置；

Format（格式化）：存儲卡格式化；

Make DIR（制作目錄）：

建立文件夾；

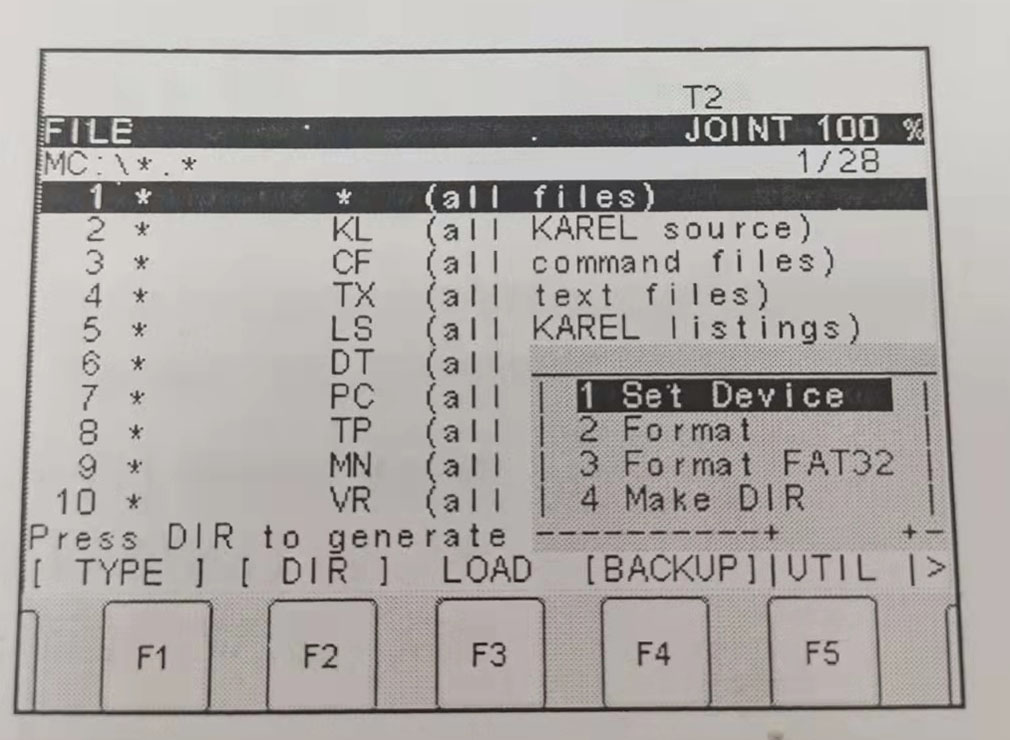

2，移動光標選擇【Set Device】(設
定存儲設備)，按[ENTER】(回車)確認。

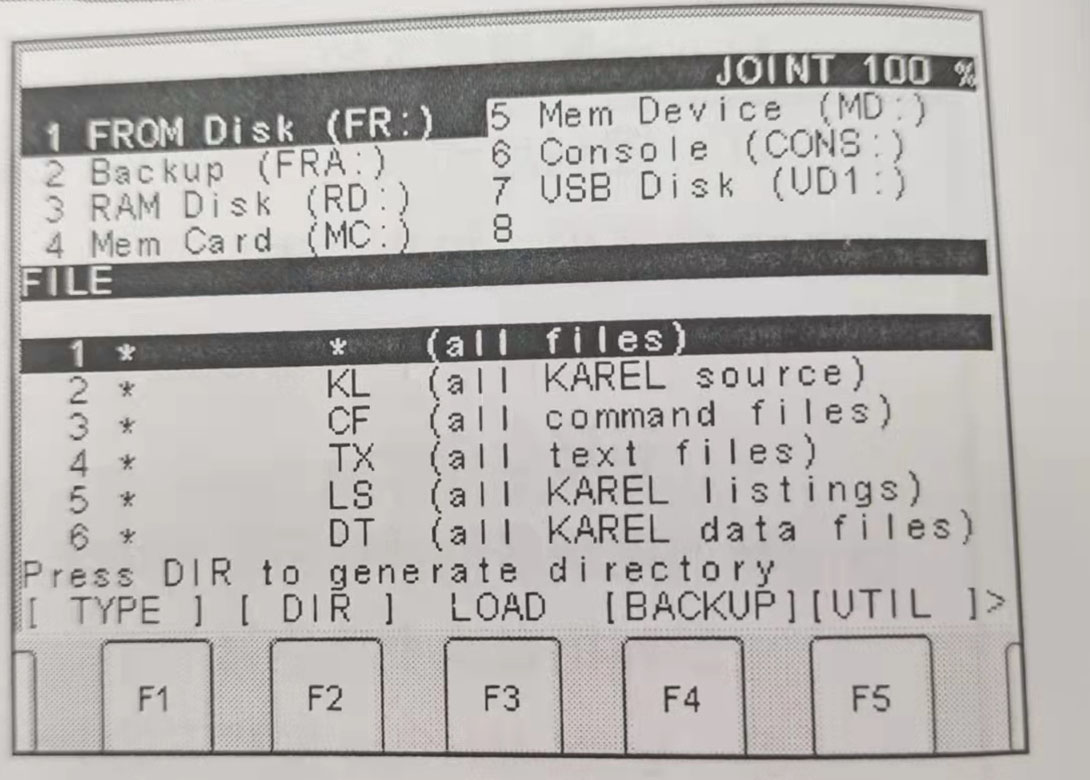

3. 選擇存儲設備類型，如Mem
Card(MC)，按【ENTER】(回車)確認。

b.格式化存儲卡
(以選擇 Memory Card 為例):
步驟:

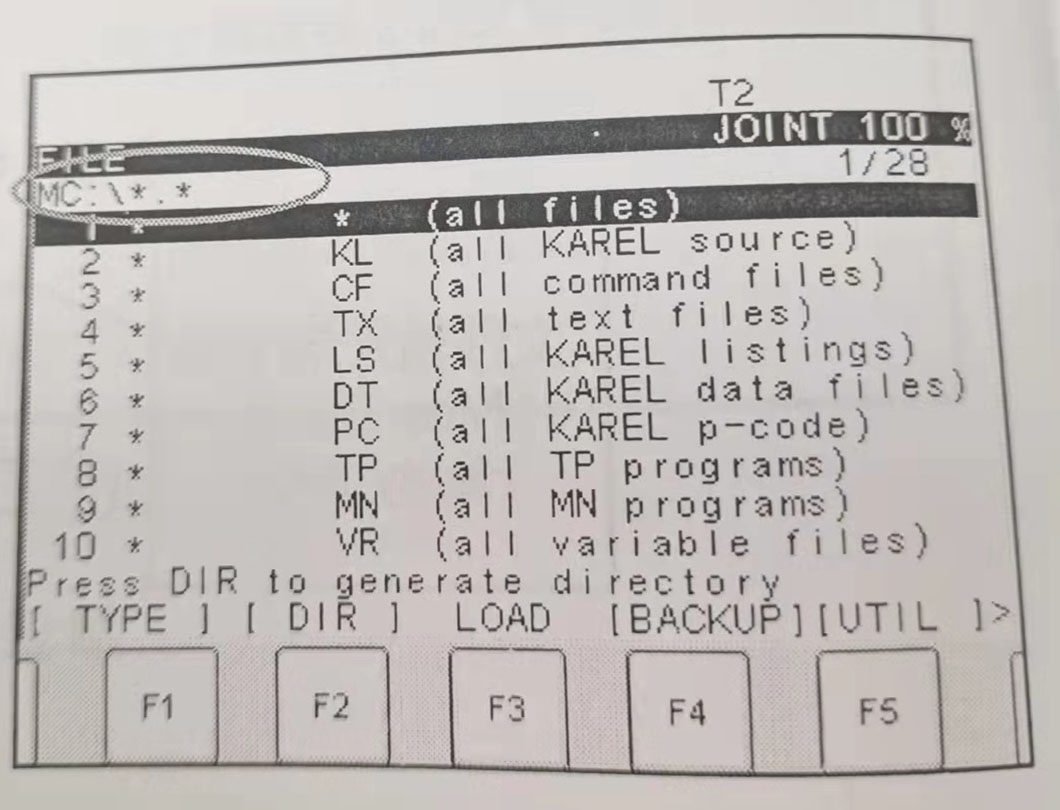

1.按以上“a.選擇備份/加載的設
備”的步驟選擇設備為 MC，然
后再次按 F5【UTIL】(功能)。

2.移動光標選擇【Format】(格式 ANY DATA
化)，按【ENTER】(回車)鍵確認。

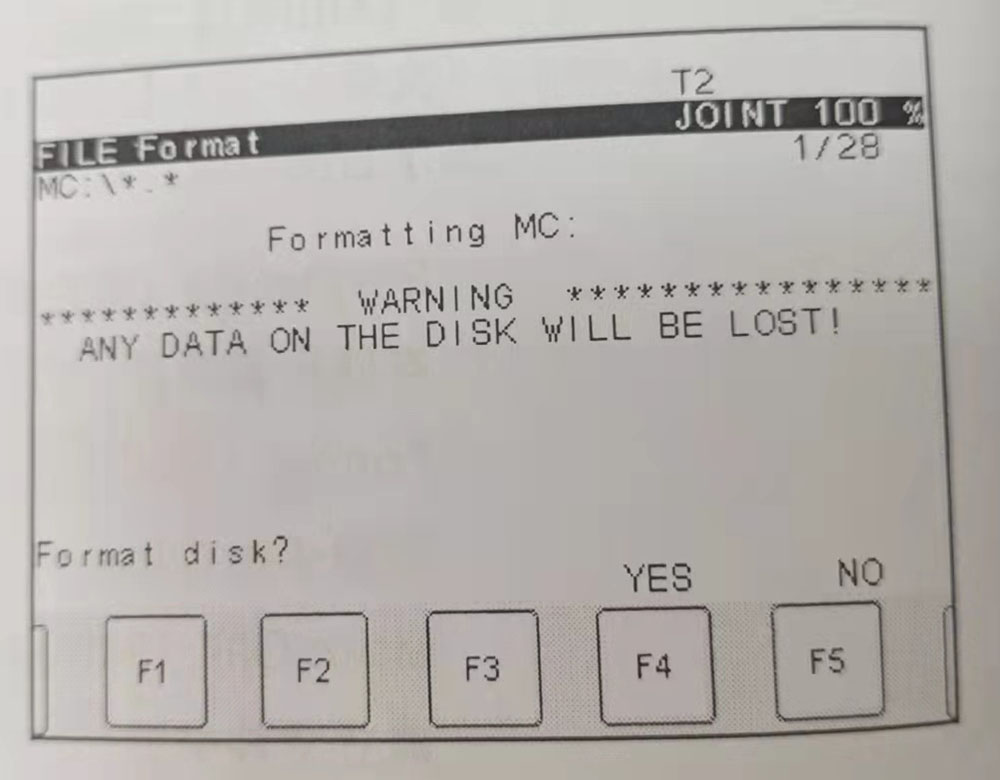

3. 按 F4 【YES】 (是)確認格式化。

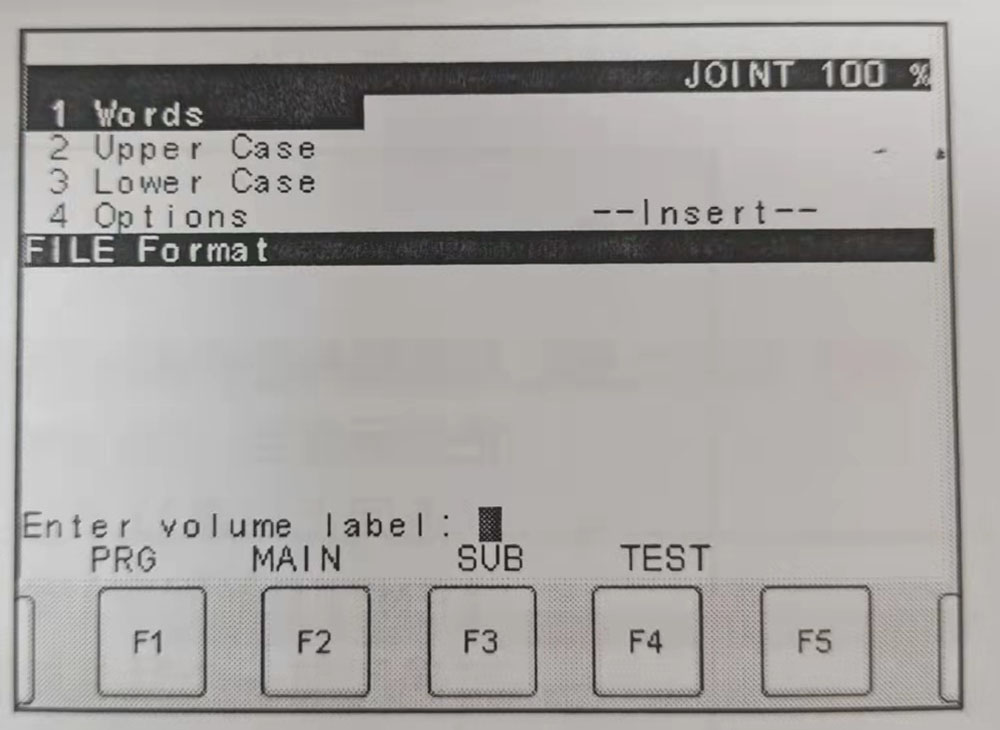

Enter volune label:請輸入磁片名稱:

4.移動光標選擇輸入類型，用 F1-F5 輸入卷標，或直接按

【ENTER】(回車)鍵確認;

c.建立文件夾
(以選擇 Memory Card 為例):
步驟:

1. 按以上“a.選擇備份/加載的設
備”的步驟選擇設備為 MC，然后再次按【F5 UTIL】(功能)。

2. 移動光標選擇【Make DIR】(制作目錄)，按【ENTER】(回車)鍵確認。

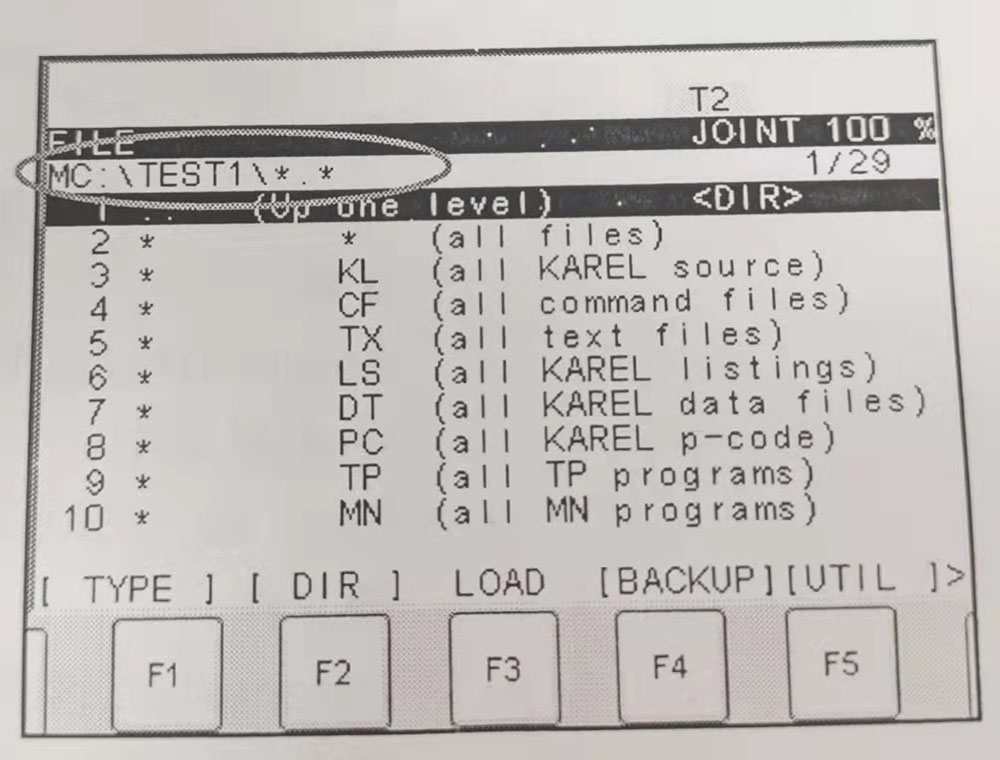

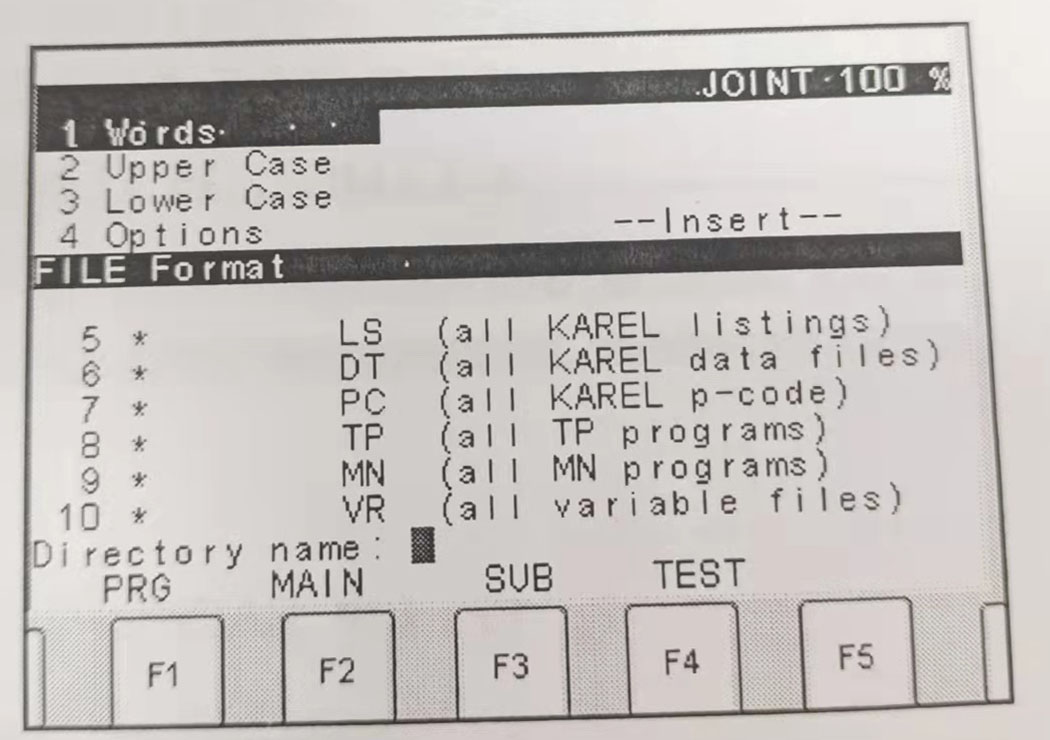

3. 移動光標選擇輸入類型，用F1-F5 或數字鍵輸入文件夾名 (Eg:TEST1)，按【ENTER】(回車)鍵確認。

ll.一般模式下的備份

a.文件備份:

步驟:

1.依次按鍵操作:【MENU】(菜單)
-7【FILE】(文件)-【ENTE R】-【F5 UTIL】(功能)，選擇【Set Device】(設定存儲設備)，
選擇存儲設備類型，如 Mem C
ard(MC)，按【ENTER】(回 D15
車)，確認當前的外部存儲設備 F1 F2
(如 MC 卡)。

2.按 【F4 BACKUP】(備份)，出現以下選項:

. System files (參數文件): 系統文件.
. TP programs(TP 程序):  TP 程序
. Application(應用)):  應用文件
. Applic.-TP(應用.-TP): TP 應用文件

. Error log(異常履歷):報警文件
.Diagnastic(診斷):診斷文件
. All of above(全部的);全部
· Image backup :鏡像備份(只有 R-J3iC 或 R -30iA或 R-30iB控制柜才有這項)

→ 可以選擇所需要的文件類型或全部文件進行備份，這里以選擇【TP programs】TP 程序)為例。
3.  選擇【TP programs】(TP 程序)，按【ENTER】(回車)j鍵確認
4.  根據需要選擇合適的項;

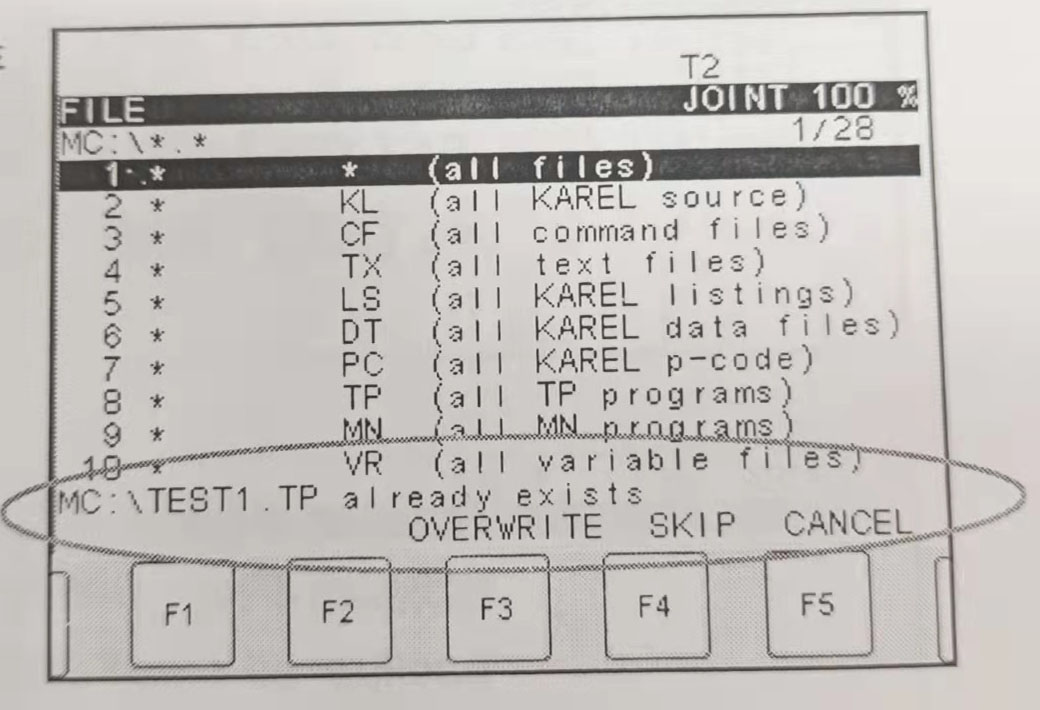

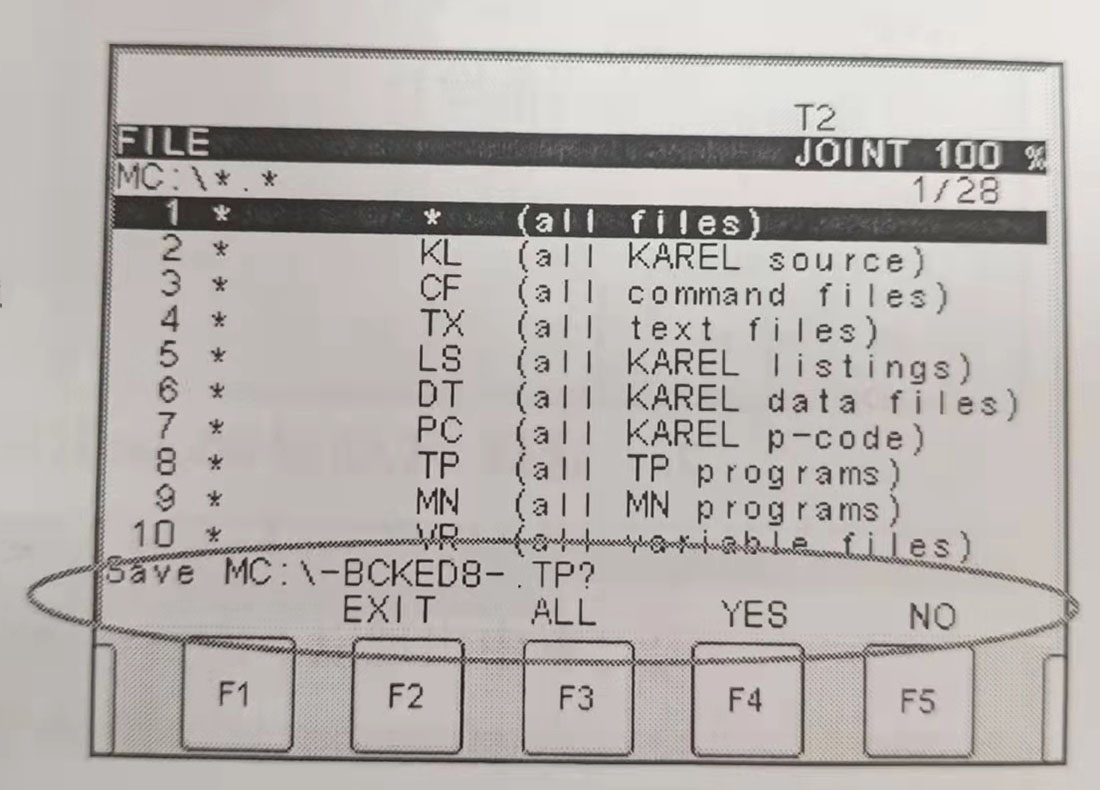

5.  如果 Mem Card 中有同名文件存在。

6.  根據需要選擇合適的項;

OVERWRITE:覆蓋

SKIP:跳過

CANCEL:取消

7.  備份完畢，回到右圖畫面

a.鏡像備份：（只有 R-J3iC 或 R-30iA 或 R-30iB 控制柜才能在一般模式下進行鏡像備份）

在一般模式下，按【F4 BACKUP】,選擇“l(fā)mage Backup”，可進行鏡像備份。

lll. 一般模式下的加載

b.文件加載

步驟：

1、依次按鍵操作:【MENUI(菜單)-7【FILE】(文件)

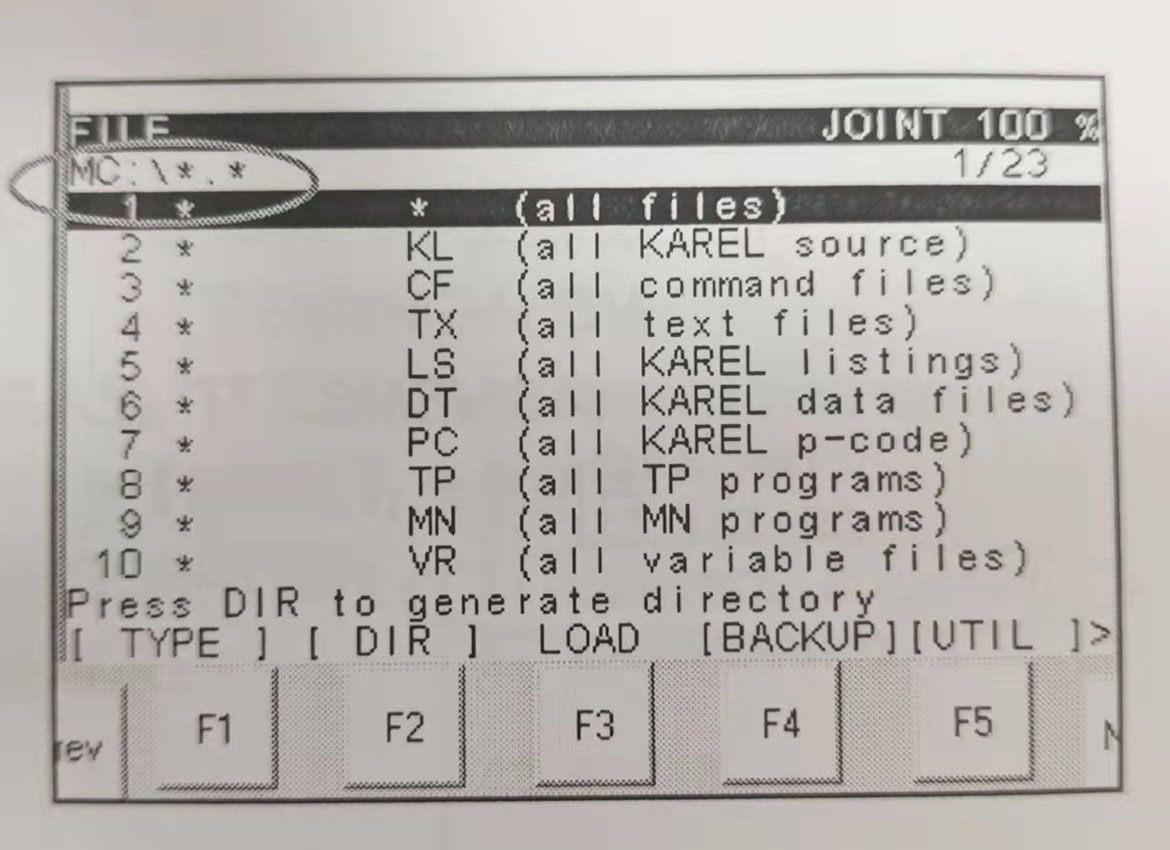

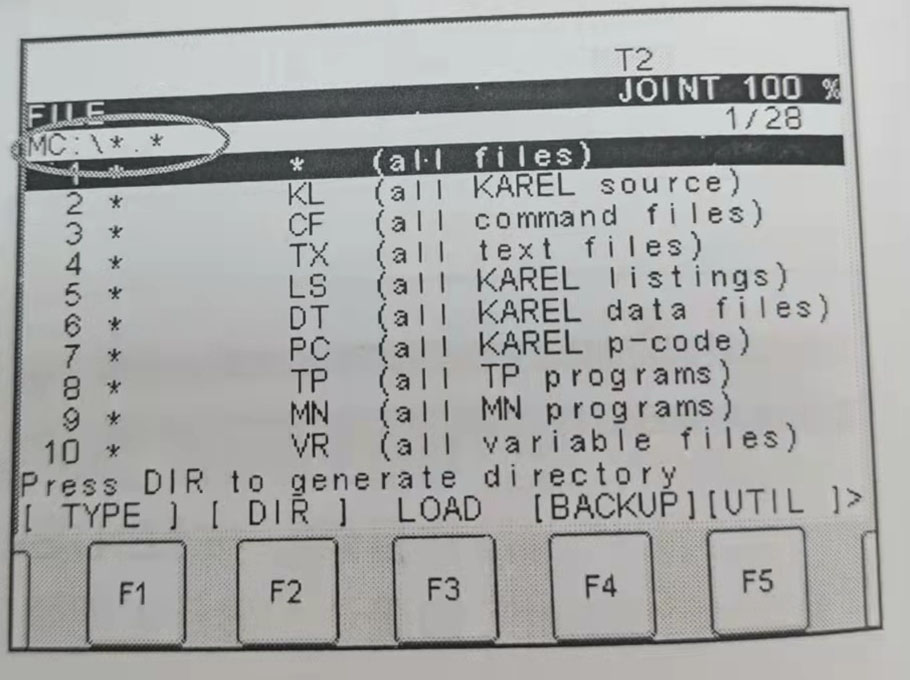

注:確認當前的外部存儲設備路徑 (如 MC:\ *.*);

2.  按 F2 【DIR】(一覽)

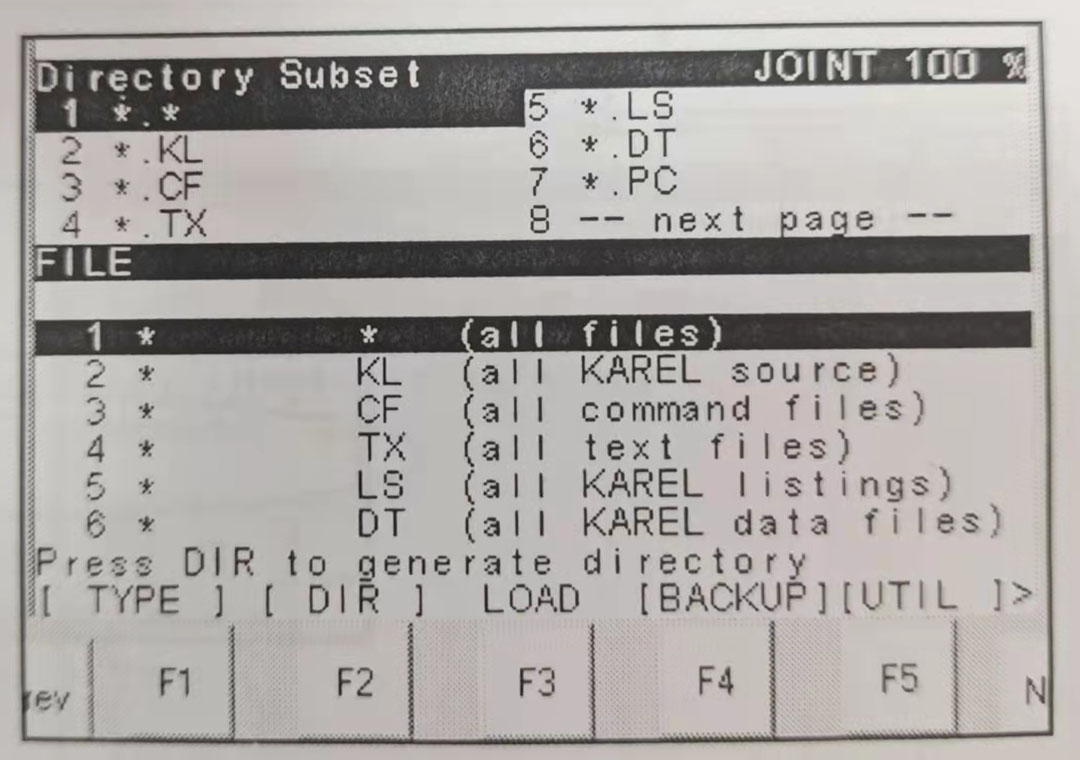

3.  移動光標在【Directory Subset】中選擇查看的文件類型，選擇【*.*】

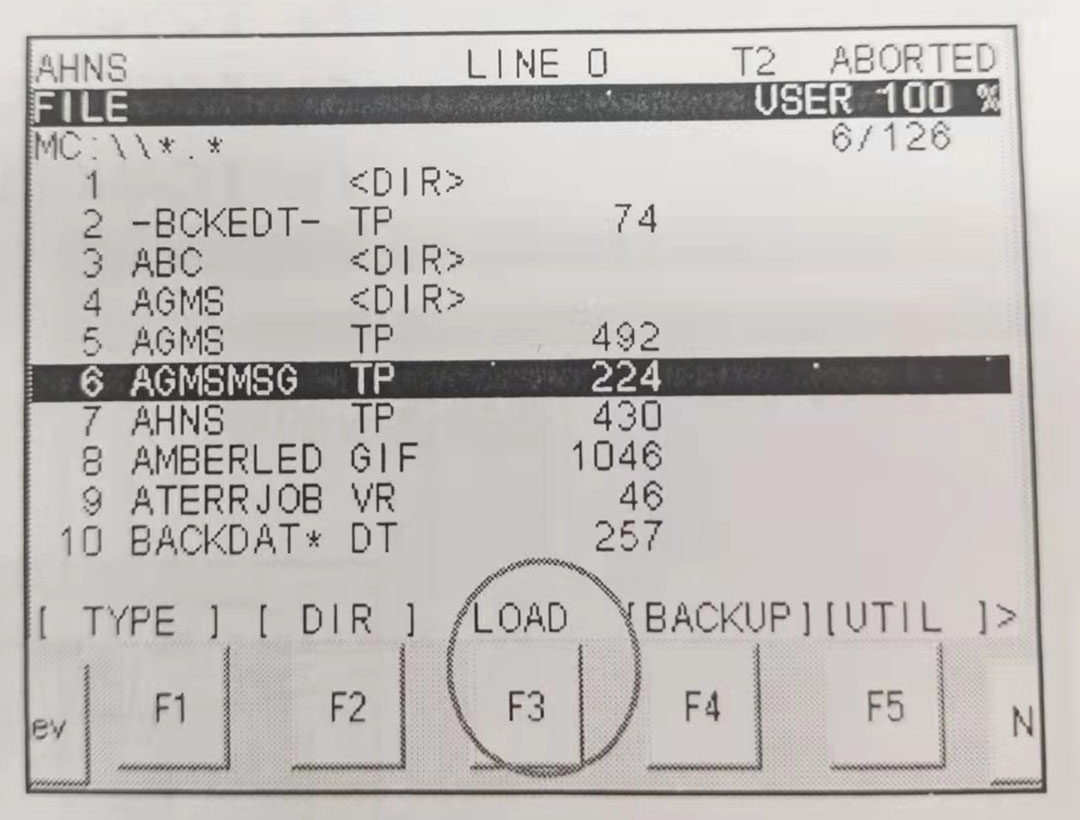

4.  移動光標，選擇要加載的文件，按 F3 【LOAD】(載入)

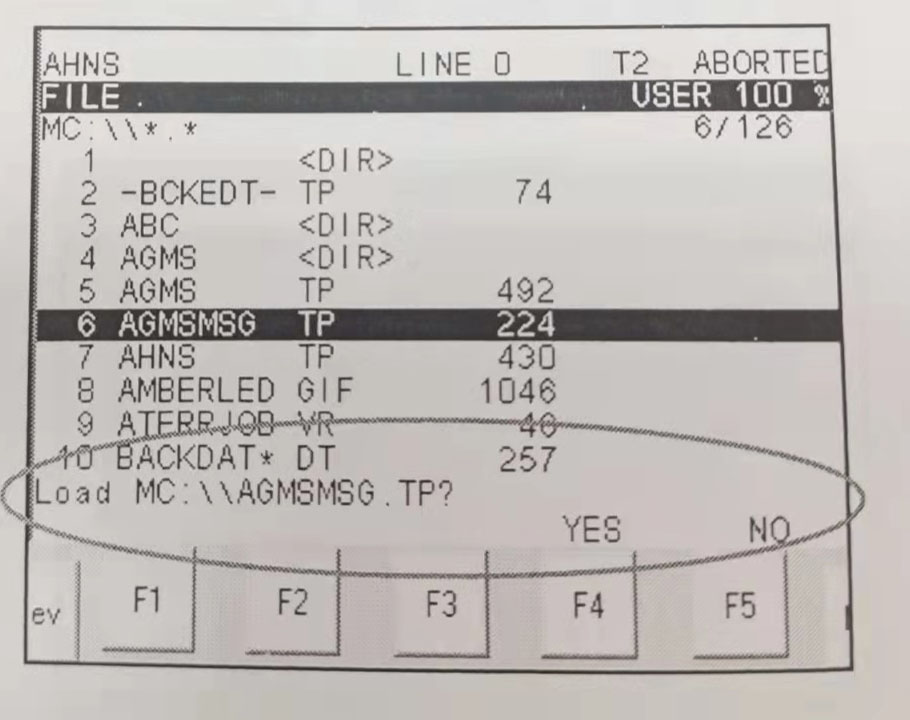

5.  屏幕中出現:Load MC: \AGMSMSG.TP?(AGMSMSG. TP 的文件要載入嗎?)
F4【YES】（執行）：確認

F5 【NO】(取消)：取消操作；

6.  按 F4 【YES】（執行），進行加載；

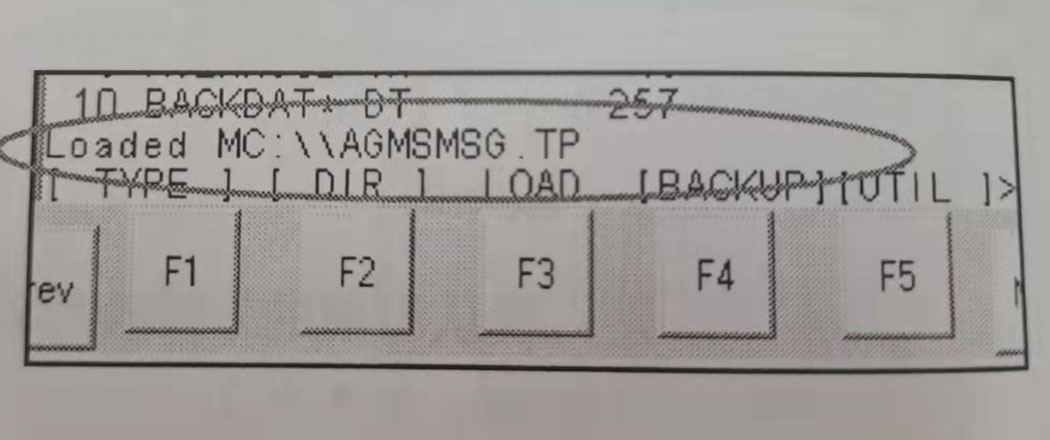

7.  加載完畢，屏幕顯示：Loaded MC:\AGMSMSG

（AGMSMSG. TP載入完成）

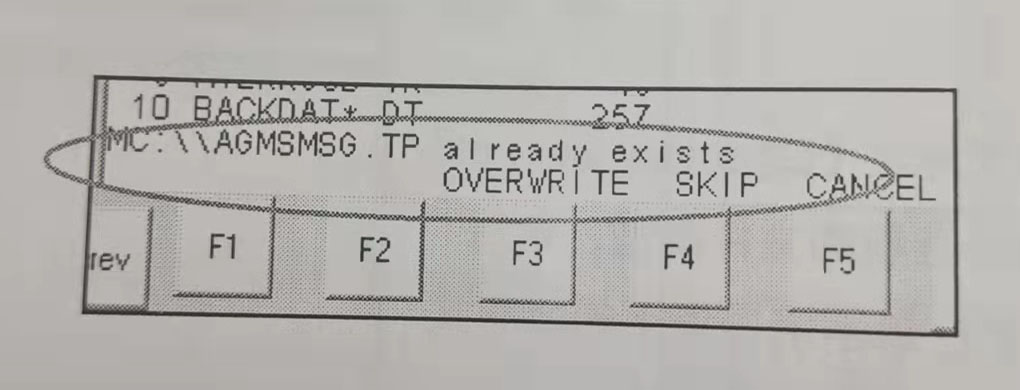

注意：若控制柜 SRAM 中有同名文件存在，則第七步后回顯示下圖畫面：

F3  【OVERWRITE】（重名）：覆蓋原有文件

F4  【SKIP】（忽略）：不覆蓋，跳到下一個文件

F5  【CANCEL】（取消）：取消操作

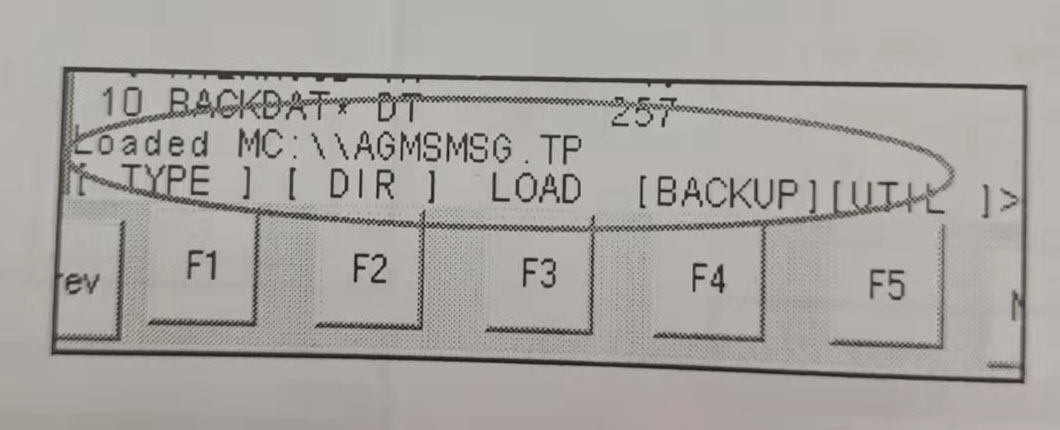

8.  選擇適應的項，加載完畢顯示下圖畫面。
